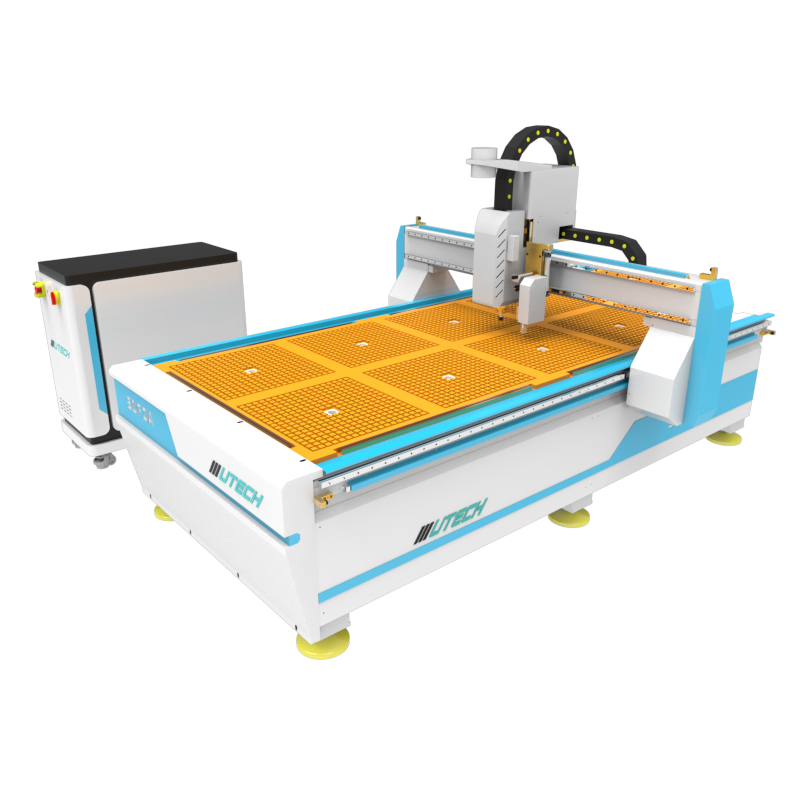

Máquina de corte de faca oscilante CNC com câmera CCD

Principais argumentos de venda da máquina de corte de faca oscilante CNC UTECH SOFIA-CUT com câmera CCD

Estrutura de aço soldada para serviço pesado para estabilidade a longo prazo

A base da máquina é construída com tubos de aço retangulares de alta rigidez com uma estrutura de arrasto otimizada. Após tratamento profissional de envelhecimento, garante estabilidade estrutural a longo prazo, alta precisão e desempenho confiável para aplicações industriais de corte digital.

Design integrado de cabeça dupla (fuso + faca oscilante)

Equipada com um fuso de precisão e um cortador de faca oscilante de alta velocidade, a máquina pode processar diferentes materiais com flexibilidade.

O design atualizado do eixo Z integrado permite que ambas as ferramentas compartilhem um motor e um sistema de acionamento, eliminando a necessidade de uma unidade de controle do eixo Z adicional. Isso melhora a estabilidade mecânica, reduz a taxa de falhas e aumenta a precisão geral do processamento.

Sistema avançado de posicionamento de visão CCD

Apresentando uma câmera CCD industrial profissional de 1,5 megapixels, o sistema oferece reconhecimento de imagem poderoso e corte de contorno de alta precisão.

Com rastreamento automático com um clique e processamento inicial com um clique, elimina a composição manual e o tempo de preparação de recortes, melhorando significativamente a eficiência da produção nas indústrias de embalagens e publicidade.

Corte com faca oscilante sem poeira e sem rebarbas

A cabeça da faca oscilante suporta corte automático de borda de rastreamento para materiais flexíveis, como placa KT, PVC, papel fotográfico, espuma, couro e papelão.

O processo de corte é livre de poeira e produz bordas limpas e lisas, sem rebarbas ou queimaduras, tornando-o ideal para aplicações de corte digital de alta qualidade.

Compatibilidade de amplo formato e suporte de função dupla

A máquina suporta DXF, JPG, PNG, NC e outros formatos de arquivo.

Além do corte com reconhecimento automático de contorno, ele também suporta funções de fresamento CNC, permitindo que uma máquina execute gravação, fresamento e corte digital com faca em uma única solução integrada.

Especificações da máquina de corte de faca oscilante CNC com câmera CCD

Parâmetro da máquina

Detalhes da máquina

Dispositivo de cabeça dupla

Fuso e faca oscilante, podem ser cortados de acordo com diferentes materiais. Depois de muitos testes aprimorados, atualizamos a máquina, agora a máquina tem apenas um eixo Z para o fuso e a faca oscilante, ela está integrada para compartilhar um motor e acionamento do eixo z.

EOT-01 - Faca Tangencial Oscilante

EOT-01 é uma unidade de processamento CNC para cortar vários materiais, como papelão, materiais de vedação, folhas, material pré-impregnado de fibra de carbono, couro, espuma rígida, etc.

Placa de fixação de eixo de alumínio anodizado

O fuso é fixado na placa de alumínio de aviação de alta qualidade T6061/6063, e é processado em alumínio anodizado, a placa é usinada por centro de usinagem CNC de alta precisão.

Sistema de controle

Sistema de controle de corte e gravação de posicionamento visual UTECH-Knife V5.5.0. Excelente sistema de posicionamento visual, recorte com um clique e início do processamento com um clique, livre de tempo de composição e recorte, melhora a eficiência do processamento.

Capa contra poeira

A máquina foi projetada com a tampa contra poeira para o rall guia e a cremalheira e engrenagem helicoidais, para reduzir o atrito, fazer com que o trilho e a cremalheira tenham vida útil mais longa.

Câmera CCD para borda de rastreamento

Equipado com câmera industrial profissional de 1,5 megapixels, reconhecimento de imagem poderoso e corte mais preciso.

Posição Reservada para Empilhadeira

O processo de soldagem da cama aumenta a empilhadeira reservada, destaca duas vantagens principais: Primeiro, aumenta a resistência da própria cama. Em segundo lugar, é mais conveniente para os clientes carregar ou descarregar o equipamento.

Trilho quadrado HIWIN/PMI

SOFIA escolhe trilho de guia linear para serviço pesado com bloco deslizante de flange de alta montagem e guia linear PMl. O eixo Y adota trilho guia de quatro colunas de duas carreiras, com forte força de rolamento, velocidade rápida, operação suave, alta precisão e alta vida útil.

Principais recursos e benefícios funcionais da máquina de corte CNC CCD

Corte digital de alta precisão

O cortador CNC guiado por visão garante precisão de corte consistente, mesmo para padrões complexos e materiais impressos.

Processamento eficiente de materiais flexíveis

Ideal para aplicações de corte de espuma, corte de couro, corte de tecido e corte de embalagens. Bordas limpas sem queimaduras ou poluição por poeira.

Uma máquina, múltiplas aplicações

Integra funções de gravação, fresagem e corte digital com faca, reduzindo o investimento em equipamentos e aumentando a flexibilidade de produção.

Sistema de controle fácil de usar

Interface de operação fácil com automação inteligente para configuração rápida e fluxo de trabalho tranquilo.

Escopo de aplicação da máquina de corte CNC industrial UTECH SOFIA-CUT

Publicidade e sinalização

Corte de contorno para placas impressas, folhas de PVC, painéis acrílicos e materiais de exibição.

Indústria de embalagens e papelão

Cortador de papelão ondulado para confecção de amostras, corte de caixas personalizadas e produção de protótipos de embalagens.

Indústria de Couro e Têxtil

Máquina profissional de corte de couro e solução de corte de tecido para sapatos, bolsas, roupas e interiores automotivos.

Móveis e materiais compósitos

Processamento de painéis de madeira, placas de espuma e chapas compostas para aplicações decorativas e industriais.

Peças opcionais da máquina de corte de faca oscilante CNC UTECH com câmera CCD para sinalização e embalagem

Peças opcionais do roteador CNC de madeira de 3 eixos SOFIA:

1. Rotativo (comprimento e diâmetro podem ser personalizados)

2. Coletor de pó

3. Troca automática de ferramenta

Peças padrão da máquina de fabricação de artigos de couro SOFIA:

1. Eixo refrigerado a ar de 3,2 kw

2. Estrutura da base da máquina

3. Placa de fixação do eixo de alumínio anodizado (eixo Z)

4. Cobertura contra poeira para o trilho-guia e a engrenagem helicoidal da cremalheira

5. Transmissão de parafuso esférico de alta precisão TBI (Taiwan)

6. Japão Shimpo1:5 redutor + servo motor híbrido Leadshine

7. Trilho quadrado Hiwin e pinhão de cremalheira helicoidal de alta qualidade

8. Sensor de ferramenta CNC

9.EOT-01 Faca Vibratória

10.CCD-XDW

Por que escolher a máquina de corte digital com faca CNC UTECH para marcenaria

Fabricante profissional de CNC

UTECH é um fornecedor confiável de soluções de corte CNC com experiência em exportação global.

Rigoroso controle de qualidade

Cada máquina passa por testes completos antes do envio para garantir um desempenho estável.

Suporte Técnico e Treinamento

Manuais de operação completos, orientação em vídeo e suporte técnico remoto estão disponíveis.

Soluções personalizáveis

O tamanho de trabalho, as ferramentas e as configurações podem ser adaptados para diferentes setores.

Comentários e feedback do cliente sobre máquina multifuncional de corte de material flexível para couro

Experiências positivas do cliente global

Clientes em todo o mundo elogiam a máquina de corte com faca oscilante CNC SOFIA-CUT CCD por seu desempenho estável, alta precisão e excelente relação preço-desempenho.

Desempenho comprovado em fábricas e oficinas de móveis

A máquina de corte digital com faca CNC foi aplicada com sucesso em fábricas de móveis, fábricas de armários e oficinas de marcenaria em vários países.

Certificação de máquina roteadora CNC para madeira de alta precisão

A máquina de corte com faca oscilante CNC de 3 eixos SOFIA é totalmente certificada pela CE, em conformidade com os padrões de segurança, saúde e proteção ambiental da União Europeia. Esta certificação garante que a máquina atende às diretivas essenciais da UE, incluindo requisitos de segurança de máquinas, segurança elétrica e compatibilidade eletromagnética.

Com a certificação CE, o SOFIA-CUT pode ser importado, vendido e operado legalmente em países europeus e outras regiões que reconhecem os padrões CE. Ele fornece aos clientes confiança na qualidade do produto, segurança operacional e confiabilidade a longo prazo.

A fábrica da UTECH segue estritamente os padrões internacionais de fabricação e procedimentos de controle de qualidade, garantindo que cada fresadora CNC seja testada antes do envio. A certificação CE também ajuda os compradores a simplificar o desembaraço aduaneiro, reduzir os riscos regulatórios e garantir uma entrada tranquila no mercado.

Perguntas frequentes da máquina de corte de faca oscilante CNC UTECH com câmera CCD

1. Quais materiais a máquina de corte com faca oscilante CNC UTECH pode processar?

A máquina é adequada para espuma, couro, tecidos, papelão ondulado, caixas de papelão, placa KT, PVC, papel fotográfico, acrílico, plástico e madeira. Ele suporta corte de materiais flexíveis e fresamento de materiais rígidos em um sistema integrado.

2. Como a câmera CCD melhora a precisão do corte?

O sistema integrado de posicionamento de visão CCD utiliza uma câmera industrial de 1,5 megapixels para detectar automaticamente contornos e bordas impressas. Permite cortes de contorno de alta precisão e elimina erros de alinhamento manual, garantindo resultados consistentes e precisos.

3. Esta máquina é adequada para corte de contorno impresso?

Sim. Esta máquina de corte digital CNC foi projetada para corte automático de bordas de materiais impressos, como caixas de embalagens, painéis publicitários e gráficos de exibição, tornando-a ideal para as indústrias de embalagens e sinalização.

4. Qual é a vantagem do design integrado do fuso e da faca oscilante?

A UTECH adota uma estrutura de eixo Z integrada atualizada, onde o fuso e a faca oscilante compartilham um motor e sistema de acionamento. Este design melhora a estabilidade, reduz a complexidade mecânica e reduz os custos de manutenção.

5. A máquina produz poeira ou rebarbas durante o corte?

Não. O cortador de faca oscilante garante um corte livre de poeira e rebarbas, especialmente ao processar espuma, couro, papelão e materiais flexíveis. As bordas acabadas são limpas e lisas.

6. Quais formatos de arquivo a máquina de corte CNC suporta?

A máquina suporta DXF, JPG, PNG, NC e outros formatos comuns. Ele funciona tanto com gráficos vetoriais quanto com arquivos de corte de contorno baseados em imagem.

7. Este cortador de faca oscilante CNC é adequado para produção industrial?

Sim. A estrutura de aço soldado resistente e os componentes de nível industrial garantem uma operação estável para ambientes de produção de longo prazo e de alto volume.

8. O tamanho de trabalho pode ser personalizado?

Sim. A UTECH fornece áreas de trabalho personalizáveis ​​de acordo com as necessidades do cliente, incluindo padrão 4×8 pés (1325) e outros tamanhos de mesa industrial.

9. Quais indústrias comumente usam esta máquina de corte digital?

Esta máquina é amplamente utilizada em publicidade, embalagens, fabricação de artigos de couro, processamento têxtil, interiores automotivos, corte de juntas e produção de amostras personalizadas.

Observação:

Se você não tiver certeza de qual modelo de roteador CNC UTECH escolher, informe-nos:

Que materiais você processará?

Quais são o comprimento, largura e espessura máximos dos materiais?

Você quer gravar ou cortar? Se estiver cortando, qual é a espessura máxima de corte?

Nossos especialistas da UTECH recomendarão a máquina mais adequada às suas necessidades!
